中頻爐感應線圈的組成與分類

中頻爐感應線圈是中頻爐加熱系統中非常重要的一個部件，通過感應線圈產生的交變磁場使得被加熱的金屬工件中形成渦流而自身發熱達到加熱目的。

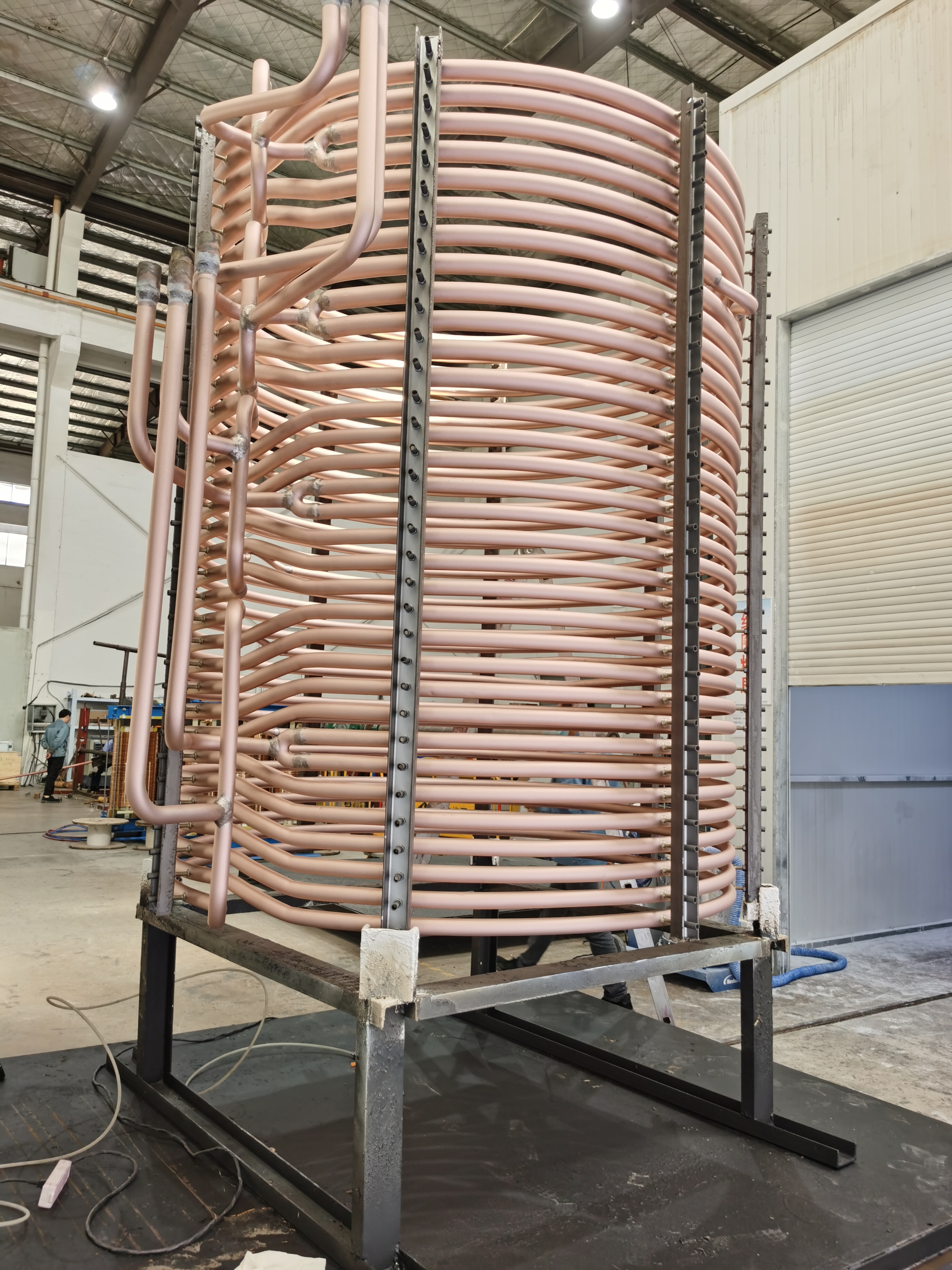

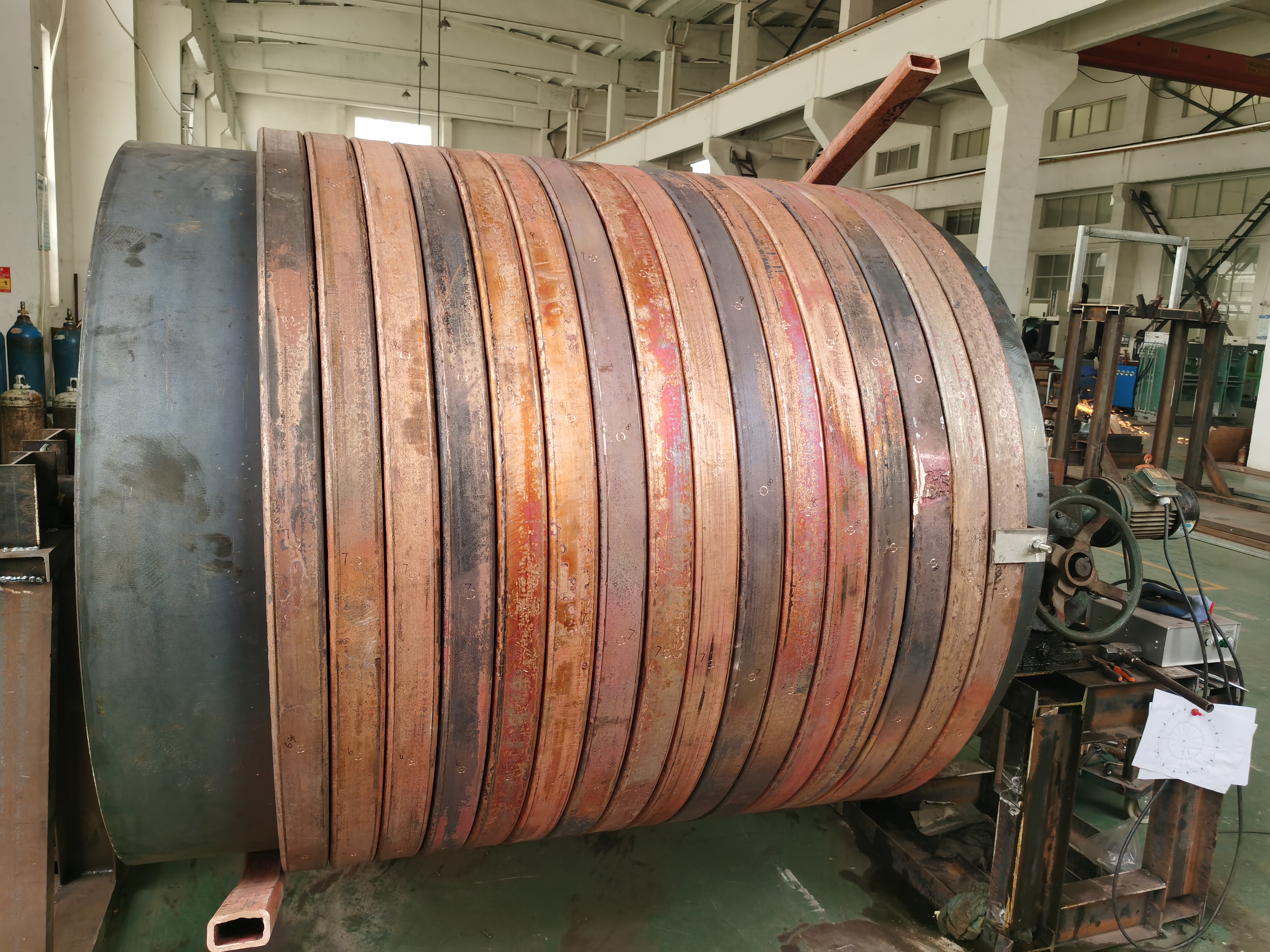

中頻爐感應線圈由矩形中空紫銅管根據工藝參數而專門設計的尺寸，用模具繞制而成的螺旋形線圈，線圈的匝間距離、線圈長度、線圈水嘴配置等等都是由計算后設計得出。中頻爐感應線圈上配置線圈冷卻水路分配器，給予感應器線圈及時的降溫。

中頻爐感應線圈由感應線圈、固定結構件、冷卻水路構成、耐火材料等組成。由焊接銅螺栓和膠木柱來固定匝間和保證線圈加熱長度，再把線圈固定在線圈底托上，安裝線圈冷卻水路、爐口板和線圈外罩膠木板，打壓試驗沒有問題后震動打結爐襯材料且安裝水冷導軌。

中頻爐感應線圈分鍛造用中頻爐加熱線圈、鑄造用中頻爐紅蓮線圈、調質用中頻爐感應線圈、透熱感應線圈、退火感應加熱器，回火感應加熱器和正火感應加熱器等等。
